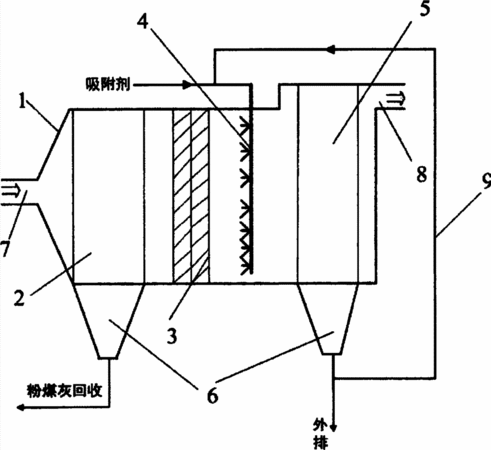

摘要:本實用新型公開了一種用于鍋爐煙氣顆粒物與重金屬聯合脫除的裝置,該裝置包含電除塵區、重金屬催化氧化區、吸附劑噴射區以及袋式除塵區幾部分。裝置內沿煙氣流進方向首先設置電除塵區,以高效捕集煙氣顆粒物及顆粒態重金屬汞、砷等;隨后設置汞催化氧化劑固定床,實現煙氣中零價汞向二價汞的轉化;固定床后設置吸附劑噴射區以吸附脫除汞砷等重金屬;吸附重金屬的活性炭及逃逸飛灰進入袋區被捕集下來。電區灰斗下卸的為原品質粉煤灰,袋區灰斗下卸的為吸附重金屬的活性炭和少量的粉煤灰,少量外排,大部分循環至管道再次噴入煙氣循環利用。本實用新型提供的裝置能夠有效地實現顆粒物與重金屬的聯合脫除,大大提高燃煤煙氣重金屬脫除的效率。
- 專利類型實用新型
- 申請人廣東電網有限責任公司電力科學研究院;華北電力大學(保定);
- 發明人李德波;呂建燚;陸義海;
- 地址510080 廣東省廣州市越秀區東風東路水均崗8號粵電大廈
- 申請號CN201520207706.5
- 申請時間2015年03月31日
- 申請公布號CN204543944U
- 申請公布時間2015年08月12日
- 分類號B01D53/74(2006.01)I;B01D53/64(2006.01)I;B01D50/00(2006.01)I;B01D53/10(2006.01)N;
