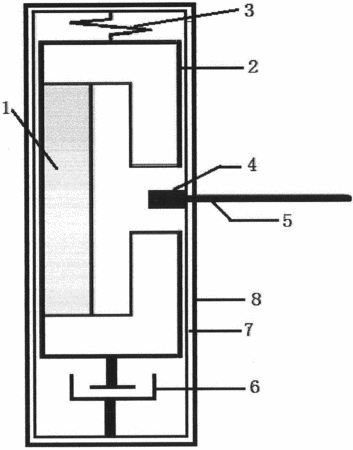

摘要：本實用新型公開了一種基于霍爾效應的慣性測振傳感器，包括：霍爾元件、引線、條形磁鐵、兩個L形鐵塊、彈性支承部件以及外殼，其中，外殼分為內層和外層，內層為非鐵磁材料層，外層為鐵磁材料層；引線與霍爾元件相連，兩個L形鐵塊分別與條形磁鐵上下兩端對稱固定形成組合磁鐵，組合磁鐵與傳感器外殼內層頂部之間通過彈性支承部件一支承連接，組合磁鐵與傳感器外殼內層底部之間通過彈性支承部件二支承連接，霍爾元件位于兩個L形鐵塊端部之間，且水平設置并與外殼相固定。本實用新型的傳感器中產生磁場的結構是兩個L型鐵塊固定在條形磁鐵兩端的組成的組合磁鐵，該組合磁鐵兩端間隙的磁場可以使得霍爾元件的輸出電壓與其相對位移呈較好的線性關系。
- 專利類型實用新型
- 申請人華北電力大學;
- 發明人李欣蔚;徐雅惠;陳小輝;周林;李雲建;
- 地址102206 北京市昌平區朱辛莊北農路2號
- 申請號CN201520169066.3
- 申請時間2015年03月25日
- 申請公布號CN204514463U
- 申請公布時間2015年07月29日
- 分類號G01H11/06(2006.01)I;
