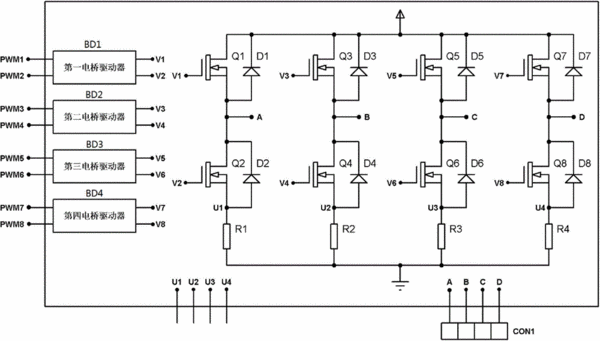

摘要：本實用新型公開了一種適于接入多類型電機的柔性膜糾偏電機驅動裝置，該柔性膜糾偏電機驅動裝置包括第一至第四電橋驅動器、第一至第八功率管、第一至第八二極管、第一至第四電阻以及多電機用插口，其中電橋驅動器分別用于接收代表柔性膜糾偏量的多路信號中的兩路，并分別聯接至兩個功率管的柵極；這兩個功率管的漏極連接到兩個二極管和電源，它們的源極則同時與兩個二極管的陽極和陰極交錯相連，同時連接到多電機用接插口的一個接口上。通過本實用新型，能夠有效地適應步進、直流有刷和無刷不同電機類型的接入，并顯著提高整體糾偏精度和反應靈敏度。
- 專利類型實用新型
- 申請人華中科技大學;
- 發明人陳建魁;薛睿智;黃真;程又來;熊濤;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201520104877.5
- 申請時間2015年02月12日
- 申請公布號CN204508344U
- 申請公布時間2015年07月29日
- 分類號B65H23/032(2006.01)I;B65H26/02(2006.01)I;
