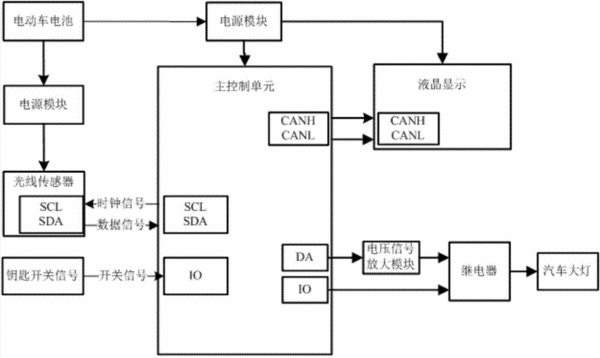

摘要：一種基于IIC總線的電動車大燈控制系統，包括主控制單元、光線傳感器、鑰匙開關和大燈，所述光線傳感器的SCL時鐘信號接口和SDA數據信號接口分別連接到主控制單元IIC總線的SCL時鐘信號接口和SDA數據信號接口，所述鑰匙開關連接到主控制單元的一個IO口，所述大燈通過繼電器連接到主控制單元的另一個IO口；所述主控制單元和光線傳感器還分別通過電源模塊連接到電動車電池。本實用新型能夠實現在光線不足時，可自動開啟電動車大燈，減少駕駛員的盲區，及時有效地的方便駕駛員駕駛；并且通過IIC協議可以減少芯片與主控制單元輸入輸出接口數量，同時減少線束，使其連接方式更加方便、簡單。
- 專利類型實用新型
- 申請人西華大學;
- 發明人謝江浩;彭憶強;任洪濤;何波;隋維龍;李富強;
- 地址610039 四川省成都市金牛區土橋金周路999號
- 申請號CN201520086585.3
- 申請時間2015年02月06日
- 申請公布號CN204472670U
- 申請公布時間2015年07月15日
- 分類號B60Q1/08(2006.01)I;
