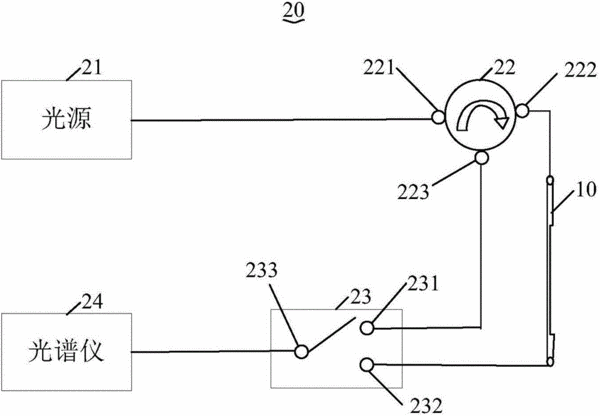

摘要：本發明公開了一種光纖刻寫監測光路及光纖刻寫系統，包括：光源，用于發射檢測光；光環形器，設置有第一環形端口、第二環形端口和第三環形端口，第一環形端口與光源連接，第二環形端口用于連接第一待刻寫光纖的一端；第一光開關，設置有第一開關端口、第二開關端口和第三開關端口，第一開關端口與第三環形端口連接，第二開關端口用于與第一待刻寫光纖的另一端連接；光譜儀，與第三開關端口連接；當第三開關端口與第一開關端口連通時，光譜儀檢測待刻寫光纖的反射譜，當第三開關端口與第二開關端口連通時，光譜儀檢測待刻寫光纖的透射譜。通過上述方式，本發明能夠實現監測第一待刻寫光纖的透射譜和反射譜的光路共用光源和光譜儀，節省成本。
- 專利類型發明專利
- 申請人深圳市創鑫激光股份有限公司;
- 發明人袁強;馬立霜;蔣峰;
- 地址518000 廣東省深圳市寶安區沙井鎮新橋芙蓉工業區芙蓉三路4號深圳市創鑫激光股份有限公司
- 申請號CN201610201637.6
- 申請時間2016年04月01日
- 申請公布號CN105652368B
- 申請公布時間2017年04月12日
- 分類號G02B6/02(2006.01)I;G01J3/42(2006.01)I;G01J3/28(2006.01)I;G01J3/02(2006.01)I;
