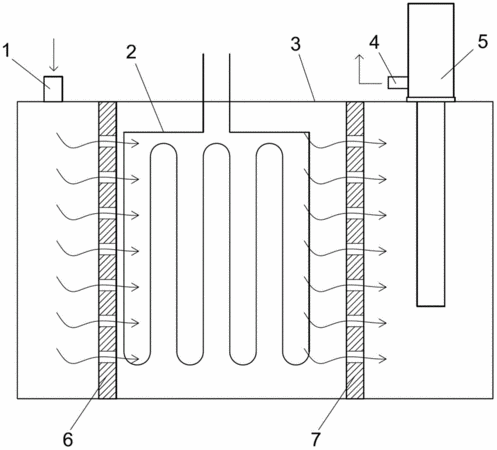

摘要:本實用新型公開了一種冷水機換熱機構,包括水槽,水槽頂部一側設置有進水口,另一側設置有循環泵,循環泵的進口端插入水槽中,循環泵的出口端作為出水口;進水口和出水口之間的水槽中依次設置有第一整流板、蒸發器和第二整流板,第一整流板和第二整流板分別與水流方向保持垂直,蒸發器的排管與水流方向保持垂直;所述的第一整流板和第二整流板上均設置有若干層與蒸發器所在平面保持垂直的導流槽或者導流孔。本實用新型的冷水機換熱機構,通過設置整流板,使水形成層流,然后與蒸發器充分接觸,從而提高換熱效率。
- 專利類型實用新型
- 申請人重慶雅馬拓科技有限公司;
- 發明人曾杰;
- 地址401122 重慶市經濟技術開發區經開園C39號G棟
- 申請號CN201520074426.1
- 申請時間2015年02月02日
- 申請公布號CN204421430U
- 申請公布時間2015年06月24日
- 分類號F25B39/02(2006.01)I;
