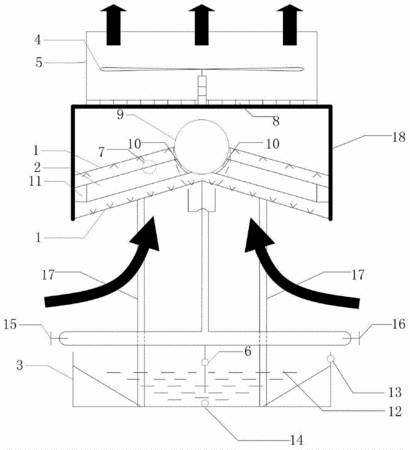

摘要：本發明屬于熱交換技術領域，尤其涉及一種板式蒸發空冷凝汽器，包括換熱板束、風機、蒸汽分配管、噴淋裝置、擋水板、循環水泵；兩個換熱板束成倒V型；換熱板束的上端和下端分別設蒸汽進口和冷凝水出口，蒸汽進口與蒸汽分配管相銜接，冷凝水出口與凝結水管道連接；換熱板束的上方和下方分別設置一組與其平行的噴淋裝置；擋水板覆蓋在以換熱板束位置為分割的上部表面；風機置于出風筒內，擋水板在風機下方；風機置于換熱板束的上部,采用吸風結構使結構更加緊湊，通過上、下兩組噴淋裝置的配合可靈活適應機組變工況運行，換熱系數是直接空冷的50倍左右，不僅極大提高了換熱效率，而且減少了冷凝單元的數目從而減小了占地面積，便于模塊化設計。
- 專利類型發明專利
- 申請人華北電力大學;
- 發明人魏高升;蘇然然;邢麗婧;杜小澤;楊勇平;
- 地址102206 北京市昌平區朱辛莊北農路2號
- 申請號CN201410250593.7
- 申請時間2014年06月06日
- 申請公布號CN104034178B
- 申請公布時間2015年10月21日
- 分類號F25B39/02(2006.01)I;F28B1/06(2006.01)I;
