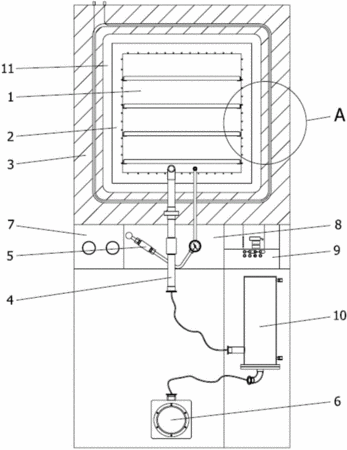

摘要:本實用新型公開了一種高溫干燥真空箱,包括箱體組件、控制組件和抽真空組件,其中真空泵通過控制組件與箱體組件連接;箱體組件包括干燥箱、包裹住干燥腔的加熱腔和設置于加熱腔外側的斷熱層,其中斷熱層上設置有密封條,在密封條背向加熱腔一側設置有冷卻管,冷卻管內通入循壞冷卻水,加熱腔內設置有均勻分布于干燥箱外壁的柔性加熱管。抽真空組件包括排氣管、進氣管和真空泵,排氣管一端設置于干燥箱內、另一端通過控制組件后連接真空泵,進氣管一端設置于干燥箱內、另一端通過控制組件后放置于空氣中??刂平M件包括冷卻水控制面板、進氣排氣控制面板和溫度控制面板。在密封條內加裝了水冷系統,使得箱體組件能夠承受更高的溫度。
- 專利類型實用新型
- 申請人重慶雅馬拓科技有限公司;
- 發明人廖正東;
- 地址401122 重慶市經濟技術開發區經開園C39號G棟
- 申請號CN201520072527.5
- 申請時間2015年02月02日
- 申請公布號CN204421498U
- 申請公布時間2015年06月24日
- 分類號F26B7/00(2006.01)I;F26B9/06(2006.01)I;F26B25/00(2006.01)I;
