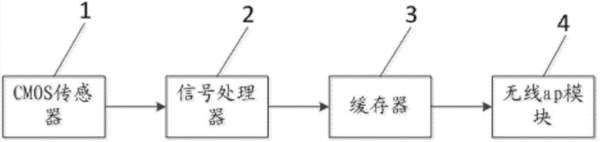

摘要：本實用新型公開了一種快速掃描設備，包括CMOS傳感器、信號處理器、緩存器以及無線ap模塊；所述CMOS傳感器包括像素陣列掃描電路、信號放大電路、自動增益控制電路以及模數轉換電路；所述像素陣列掃描電路與所述信號放大電路的輸入端連接；所述信號放大電路的輸出端與所述模數轉換電路的輸入端連接，所述信號放大電路的輸出端通過所述自動增益控制電路連接到所述信號放大電路的輸入端；所述模數轉換電路的輸出端通過并行總線與所述信號處理器連接；所述處理器與所述緩存器連接；所述緩存器通過串行總線與所述無線ap模塊連接。本實用新型公開了的快速掃描設備通過無線ap模塊可以同時與多臺終端設備連接，同時便攜性強，移動方便。
- 專利類型實用新型
- 申請人廣州市吉星信息科技有限公司;
- 發明人舒華俊;
- 地址510623 廣東省廣州市天河區華夏路16號4409房
- 申請號CN201520128168.0
- 申請時間2015年03月05日
- 申請公布號CN204408464U
- 申請公布時間2015年06月17日
- 分類號H04N1/04(2006.01)I;
