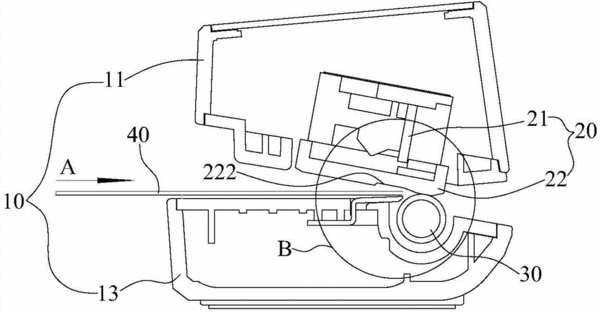

摘要：本實用新型涉及一種便攜式防塵掃描儀。該掃描儀包括外殼體、掃描組件和進紙滾軸，外殼體包括上殼和下殼，掃描組件設于上殼的下部，掃描組件包括掃描傳感器和掃描玻璃板，掃描玻璃板固定于上殼的下方并位于掃描傳感器的正下方，掃描玻璃板的下表面對應掃描傳感器的位置設有凹槽，凹槽沿進紙滾軸的軸向貫穿掃描玻璃板。本實用新型的凹槽避免了掃描件上的塵粒粘附到掃描玻璃板的下表面上，同時避免了掃描件的塵粒與掃描玻璃板摩擦而刮傷掃描玻璃板的下表面，在不增加額外的防塵機構或組件的條件下實現了為掃描玻璃板的掃描關鍵位置防塵的功能，也對掃描玻璃板的掃描關鍵位置起到了一定保護作用。
- 專利類型實用新型
- 申請人天彩電子（深圳）有限公司;
- 發明人胡孝通;劉篤林;
- 地址518000 廣東省深圳市寶安區西鄉街道黃田社區金碧工業區第5棟、第6棟
- 申請號CN201320499938.3
- 申請時間2013年08月15日
- 申請公布號CN203416324U
- 申請公布時間2014年01月29日
- 分類號H04N1/04(2006.01)I;
