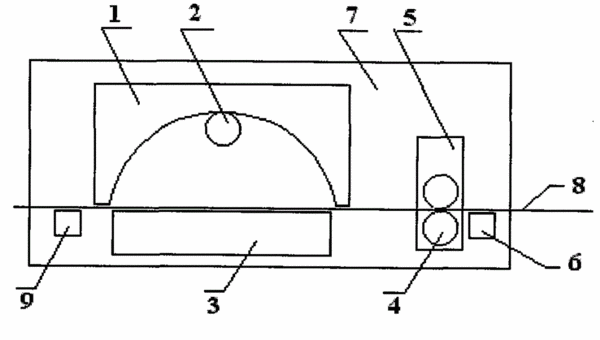

摘要：本實用新型是一種主要包括反光燈杯、光源、感光成像裝置、膠輥、電機、光電開關、外殼和評片軟件的工業底片掃描儀。感光成像裝置包括線陣CCD、圖像處理器、存儲單元、USB輸出單元。反光燈杯罩在光源的外側，二者都位于底片的一側，感光成像裝置位于底片的另一側；光源采用一個CCFL冷陰極光源，與亮度調節旋鈕連接，操作人員根據底片的黑度值，手動旋轉亮度調節旋鈕，使得冷陰極驅動板調節其控制電流，從而調節光源的照明亮度；底片進入底片入口后，光電開關檢測到底片，觸發光電信號，通過控制板啟動電機驅動的膠輥帶動底片勻速前進，同時對線陣CCD進行同步控制，線陣CCD采集的底片圖像經圖像處理器處理后存儲到存儲單元，或通過USB輸出單元輸出到外接電腦，通過電腦上安裝的評片軟件可以實現工業底片的數字化掃描及評片。
- 專利類型實用新型
- 申請人北京國電電科院檢測科技有限公司;
- 發明人劉彬;
- 地址100192 北京市海淀區學清路8號科技財富中心B座1103
- 申請號CN201220061138.9
- 申請時間2012年02月24日
- 申請公布號CN202488548U
- 申請公布時間2012年10月10日
- 分類號H04N1/04(2006.01)I;
