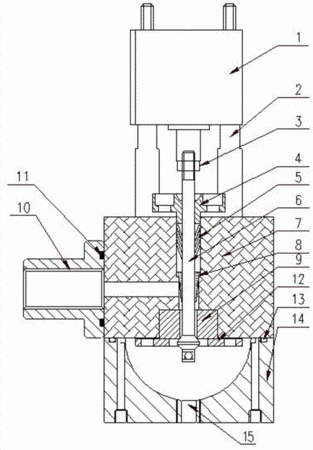

摘要：本實用新型公開了一種分流均勻、無紊流現象的液體分流器，包括，閥體所述閥體內部設有進料口，所述閥體外部設有進料連接座，所述進料連接座與進料口相連通；所述閥體中心豎直設有閥芯，所述閥芯頂端和驅動氣缸相連接；所述閥芯和閥體之間設有密封組環；所述閥芯和進料口連接處設有刮料密封；所述密封組環上部設有密封壓蓋；所述分配器是長方體結構，所述分配器中心位置為半圓形凹槽結構，所述凹槽底部設有清洗口，所述凹槽邊緣設有均勻分布的分流孔。本實用新型采用設有半圓形凹槽結構的分配器，使料液沿著閥芯流下來后，從中心向四周均勻擴散，液面的壓力平衡度很均勻，不易出現紊流現象，實現了分流均勻、分流連續性穩定。
- 專利類型實用新型
- 申請人天津市天波科達科技有限公司;
- 發明人張雁翔;曹建軍;洪彬;李曉琴;張健;胡明;
- 地址300203 天津市濱海新區華苑產業區鑫茂科技園AB座三層F單元302
- 申請號CN201420814331.4
- 申請時間2014年12月19日
- 申請公布號CN204403446U
- 申請公布時間2015年06月17日
- 分類號F16K11/044(2006.01)I;F16K27/02(2006.01)I;F16K31/12(2006.01)I;B29C39/44(2006.01)I;B29C45/46(2006.01)I;
