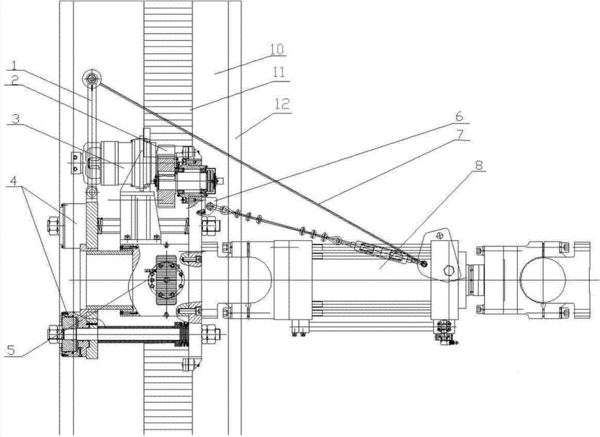

摘要：本實用新型提供了一種大型反力框架水平作動器自動升降機構，包括升降機構、兩個立柱和控制系統，升降機構上，主體支架的頂部設置立桿，主體支架的側面上設置吊耳，設置吊耳的側面與立桿平行，吊耳通過鋼絲繩與立桿連接，鋼絲繩上同時設置另一個吊耳，主體支架上設置水平鎖緊油缸、齒條鎖緊缸、液壓馬達，齒條鎖緊缸與爬升齒輪連接，液壓馬達連接爬升齒輪，爬升齒輪設置在兩個立柱的爬升齒輪齒條之間，水平鎖緊油缸與立柱的連接條連接，編碼器與液壓馬達連接。本實用新型通過爬升齒輪與立柱的連接，解決了水平作動器的自動升降與鎖緊不便的問題，同時采用編碼器與液壓馬達的連接，實現了水平作動器升降的精確性。
- 專利類型實用新型
- 申請人北京市佛力系統公司;
- 發明人趙蒙懷;
- 地址102200 北京市昌平區科技園區超前路9號B座2083室
- 申請號CN201420126058.6
- 申請時間2014年03月19日
- 申請公布號CN203754370U
- 申請公布時間2014年08月06日
- 分類號B66F11/00(2006.01)I;
