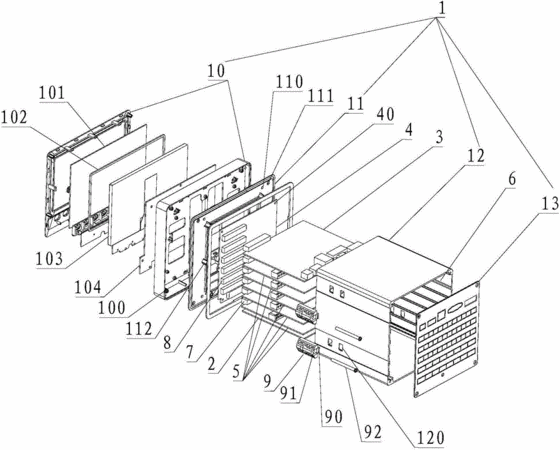

摘要：本實用新型涉及一種數據采集無紙記錄儀，包括殼體和設于殼體內的主板、電源板、總線轉接板及一個以上的信號采集板，所述殼體內相對兩側面上設有兩條以上平行設置的導板槽，所述電源板和信號采集板通過所述導板槽固定在殼體內，所述總線轉接板位于殼體的一側且與信號采集板相互垂直，所述主板、電源板及信號采集板分別與總線轉接板電連接。本實用新型通過在殼體的內部設計若干條平行的導板槽，可以實現產品按照用戶實際需求擴展多組信號采集板，提高采集通道數量，擴展多種功能，同時使用此結構，可以最大化擴展用戶輸入的工業信號，減少信號干擾，防護性好，結構緊湊，便于生產、拆裝和維護。
- 專利類型實用新型
- 申請人福建順昌虹潤精密儀器有限公司;
- 發明人林善平;
- 地址353000 福建省南平市順昌縣富州開發區虹潤科技園
- 申請號CN201520098515.X
- 申請時間2015年02月11日
- 申請公布號CN204388878U
- 申請公布時間2015年06月10日
- 分類號G01D9/00(2006.01)I;
