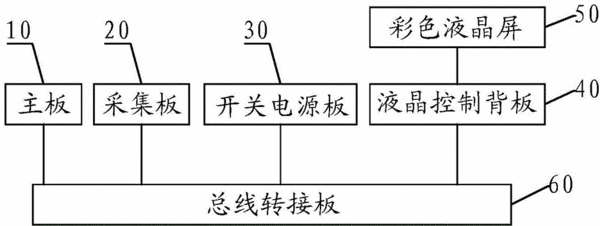

摘要：本發明公開了一種數據采集無紙記錄儀，包括殼體和設于殼體中的主板、采集板、開關電源板、液晶控制背板、彩色液晶屏和總線轉接板；主板包括32位ARM處理器；采集板包括冷端補償電路、光耦隔離電路、采樣電路、多級運算放大電路、24位AD轉換器、采樣處理器和連接器；液晶控制背板與彩色液晶屏連接；總線轉接板上設有連接器和接線端子；主板、采集板、開關電源板和液晶控制背板上的連接器分別與總線轉接板的連接器相連以實現電源與信號在各線路板間的傳輸。本發明的有益效果是：提高了運算速率，并可處理更多的采樣數據，采樣數據的傳輸通道最高可達60路，提高了可用的采樣通道數量。
- 專利類型發明專利
- 申請人福建順昌虹潤精密儀器有限公司;
- 發明人林善平;陳志揚;張強;魏小東;梁建;張楊勝;謝應欽;
- 地址353200 福建省南平市順昌縣富州開發區虹潤科技園
- 申請號CN201410167678.9
- 申請時間2014年04月24日
- 申請公布號CN103954312A
- 申請公布時間2014年07月30日
- 分類號G01D9/00(2006.01)I;
