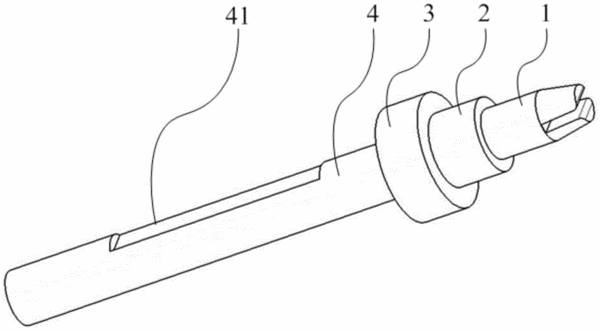

摘要：本實用新型公開了一種發動機油泵的正時檢驗裝置，其包括：正時檢驗軸，其為圓柱狀結構，頂端沿直徑設有一字形凹槽，該凹槽的尺寸與正時指針相匹配；導向部，其為圓柱狀結構，該導向部的直徑大于正時檢驗軸的直徑且小于正時觀察孔的孔徑，該導向部同軸連接在正時檢驗軸的底端；限位部，其為圓柱狀結構，該限位部的直徑大于正時觀察孔的孔徑，該限位部同軸連接在導向部的底端，該限位部的頂端與正時檢驗軸的頂端之間的距離與正時觀察孔的深度相匹配；以及手柄，其為桿狀結構，同軸連接在限位部的底端，該手柄上設有平槽，該平槽的底面平行于手柄的軸向且平行于凹槽。本實用新型提高了發動機油泵正時檢驗的準確率，從而提高效率、降低成本。
- 專利類型實用新型
- 申請人廣西玉柴機器股份有限公司;
- 發明人楊業培;譚洪波;朱茂保;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201520012091.0
- 申請時間2015年01月08日
- 申請公布號CN204371633U
- 申請公布時間2015年06月03日
- 分類號F04B51/00(2006.01)I;
