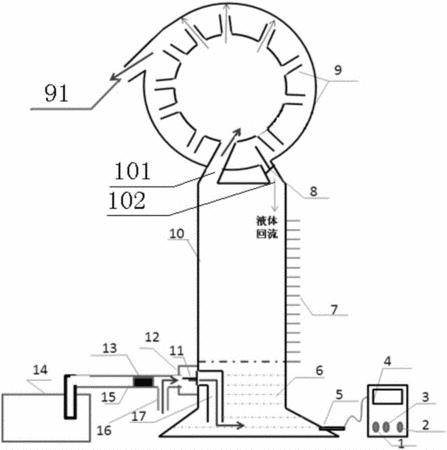

摘要：本發明公開了一種噴射泵噴射精度的測試裝置，包括：殼體，其側壁上設有刻度，殼體的底端的側壁上設有伸入該殼體內部的內管，內管的外側設有用來連接噴射泵的噴射管的進液管，殼體的頂端設有氣液出口和液體回流口；膨脹體分離器，其設置在殼體的頂端，膨脹體分離器包括：球形外殼，該球形外殼的外壁上設有排料口，球形外殼和液體回流口連通；以及；球形內殼，其固定設置在球形外殼內，球形內殼的圓周壁上設有若干徑向的噴管，噴管對準球形外殼的內壁，氣液出口穿過球形外殼與球形內殼連通；以及實時讀數儀，其通過壓差傳感器用來實時讀取殼體內部液體的體積變化量。該測試裝置可以精確檢驗不同噴射流量下的噴射精度。
- 專利類型發明專利
- 申請人廣西玉柴機器股份有限公司;
- 發明人劉漢輝;王輝;李明星;王曉輝;王迎新;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201610781317.2
- 申請時間2016年08月31日
- 申請公布號CN106151007A
- 申請公布時間2016年11月23日
- 分類號F04B51/00(2006.01)I;
