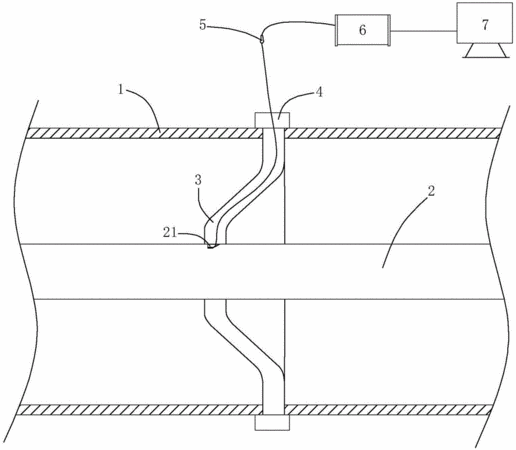

摘要:本實用新型公開了電力系統氣體絕緣開關母線用的光纖布喇格光柵監測系統,母線開有一個凹槽,監測系統包括光纖布喇格光柵、波長解調儀器、顯示器以及凹槽,光纖布喇格光柵的柵區粘帖在凹槽內,光纖布喇格光柵引出后與波長解調儀器相連接,波長解調儀器與顯示器相連接,光纖布喇格光柵用于直接感測氣體絕緣開關的母線溫度,并且向波長解調儀器傳輸與感測到的溫度相對應的反射光譜,波長解調儀器接收該反射光譜,并且將接收的反射光譜輸送給顯示器,通過顯示器將反射光譜信息實時顯示出來。該監測系統能夠準確地在線監測與電力系統氣體絕緣開關母線溫度相對應的反射光譜,且抗電磁干擾、性能穩定。
- 專利類型實用新型
- 申請人廣東電網有限責任公司電力科學研究院;華北電力大學;
- 發明人龐小峰;陳銳民;李成榕;王增彬;呂鴻;馬國明;饒章權;彭向陽;林春耀;李興旺;盧啟付;鄭晴;鄭書生;
- 地址510080 廣東省廣州市越秀區東風東路水均崗8號
- 申請號CN201420770983.2
- 申請時間2014年12月09日
- 申請公布號CN204359459U
- 申請公布時間2015年05月27日
- 分類號G01K11/32(2006.01)I;G01K1/14(2006.01)I;
