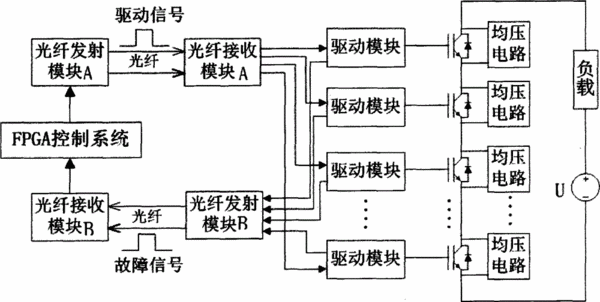

摘要：本實用新型公開了一種光纖觸發的高壓固態開關，包括高壓直流電源、FPGA控制系統、光纖驅動信號傳輸部分、光纖故障信號傳輸部分、IGBT串聯電路、與IGBT相等個數的IGBT驅動模塊和與IGBT相等個數的IGBT均壓電路，所述高壓直流電源用于提供電壓，本實用新型在于使用光纖進行控制信號的輸入及故障信號的輸出，實現了控制端與被控制的高電壓、強電流電路之間的電氣隔離，采用FPGA，其驅動信號的產生及故障信號的檢測能夠保持并行執行，延時為納秒級的，可以為IGBT提供實時有效的保護，同時本實用新型集成度高，電路板體積小，成本低，提供有效的電氣隔離，具有過流和短路保護功能，使用靈活方便。
- 專利類型實用新型
- 申請人華北電力大學(保定);
- 發明人鐘平;劉云鵬;裴少通;王資博;王暢;劉翊希;
- 地址071066 河北省保定市北市區永華北大街619號
- 申請號CN201520039245.5
- 申請時間2015年01月21日
- 申請公布號CN204349950U
- 申請公布時間2015年05月20日
- 分類號H03K17/78(2006.01)I;
