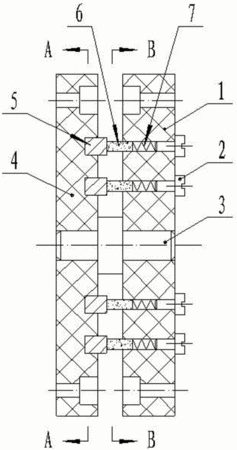

摘要：本實用新型公開了一種滾筒式電炒鍋接線裝置，屬于電連接器；旨在提供一種結構簡單、接觸可靠性好的滾筒式電炒鍋用接線裝置。它包括動接線偶件和靜接線偶件；所述動接線偶件由動絕緣盤(4)、固定在該動絕緣盤端面的至少兩個同圓心的導電環(5)構成，所述靜接線偶件由以導電環(5)為圓心且端面分布有至少兩組安裝孔的靜絕緣盤(1)、位于各所述安裝孔中分別與對應導電環(5)接觸的碳刷(6)、分別位于各安裝孔中將碳刷(6)頂緊的彈簧(7)構成；動絕緣盤(4)與靜絕緣盤(1)之間通過以導電環(5)為圓心的銷軸(3)連接。本實用新型不僅具有結構簡單、安裝維修方便、接觸可靠等諸多優點；是一種滾筒式電炒鍋用接線裝置。
- 專利類型實用新型
- 申請人貴州大學;
- 發明人秦禮康;代雨波;金毅;
- 地址550025 貴州省貴陽市花溪區貴州大學（北區）科技處
- 申請號CN201420847895.8
- 申請時間2014年12月26日
- 申請公布號CN204349172U
- 申請公布時間2015年05月20日
- 分類號H01R39/64(2006.01)I;H01R39/10(2006.01)I;H01R39/26(2006.01)I;H01R39/415(2006.01)I;
