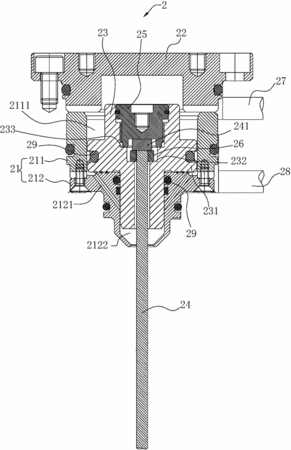

摘要：本實用新型公開一種具有針閥套冷卻結構的氣缸及具有該氣缸的熱流道系統，氣缸包括氣缸體及氣缸蓋，氣缸體包括氣缸體本體及針閥套冷卻結構，針閥套冷卻結構可拆卸設置在氣缸體本體遠離氣缸蓋的一端，氣缸體本體和針閥套冷卻結構內分別設置有相連通的第一內腔和第二內腔，第二內腔遠離氣缸體本體的一端與氣缸的外部呈連通設置，氣缸體內設置有活塞和針閥，針閥的一端延伸至活塞內，另一端穿過針閥套冷卻結構延伸至氣缸的外部，活塞具有活塞凸臺，活塞凸臺將第一內腔分為上腔室和下腔室，針閥套冷卻結構的側壁內設置有至少一個冷氣通道，冷氣通道的兩端分別與下腔室和第二內腔相通，以使下腔室內的空氣能進入到針閥與針閥套之間達到冷卻針閥套的目的。
- 專利類型實用新型
- 申請人東莞市熱恒注塑科技有限公司;
- 發明人阮軍平;
- 地址廣東省東莞市虎門鎮路東社區信義路5號東莞市熱恒注塑科技有限公司
- 申請號CN201420785113.2
- 申請時間2014年12月12日
- 申請公布號CN204340115U
- 申請公布時間2015年05月20日
- 分類號B29C45/28(2006.01)I;B29C45/73(2006.01)I;
