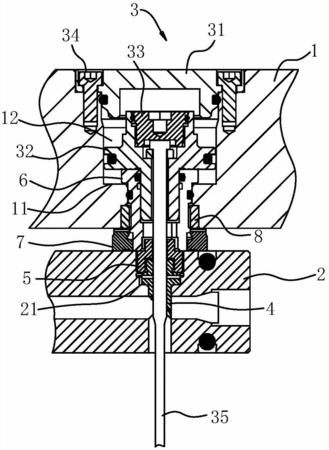

摘要:本實用新型公開一種具有可拆卸針套裝置的熱流道系統,包括模具面板、位于模具面板下方的分流板、位于模具面板內的氣缸及針套裝置,氣缸包括置于模具面板內的活塞及密封模具面板頂部的氣缸蓋,氣缸蓋通過螺釘可拆卸的固定于模具面板上,活塞內且位于活塞的頂端可拆卸的設置有針閥扣,針閥扣遠離氣缸蓋的一側設置有針閥,針閥的一端與針閥扣連接,另一端依次穿過活塞的底部和分流板的底部延伸至分流板外,針套裝置包括針閥套、可緊壓于針閥套的針閥調整塊及可緊壓于針閥調整塊上的針閥調整桿,針閥調整桿可拆卸的設置于模具面板內且套設于活塞的外圍,針閥調整塊和針閥套可拆卸的設置于分流板內且套設于針閥的外圍,針閥調整塊位于針閥套的上方。
- 專利類型實用新型
- 申請人東莞市熱恒注塑科技有限公司;
- 發明人阮軍平;
- 地址廣東省東莞市虎門鎮路東社區信義路5號東莞市熱恒注塑科技有限公司
- 申請號CN201420497714.3
- 申請時間2014年08月29日
- 申請公布號CN204019887U
- 申請公布時間2014年12月17日
- 分類號B29C45/27(2006.01)I;
