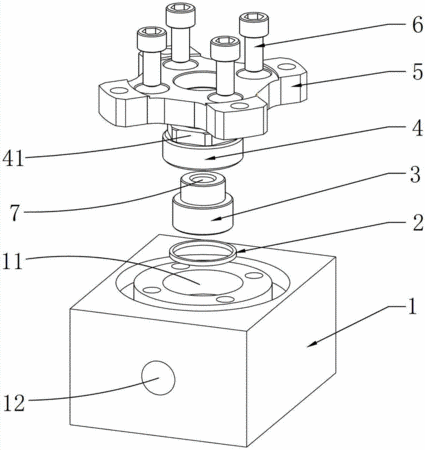

摘要：本實用新型公開了一種自鎖式熱流道閥針導套結構。它包括閥針導套，所述閥針導套安裝于分流板內，其剖面為上小下大呈凸型結構，上部嵌入一閥針導套壓蓋內，閥針導套壓蓋下端外壁與分流板內壁螺紋連接，閥針導套壓蓋的上端嵌入閥針導套鎖緊塊內，閥針導套鎖緊塊與分流板之間通過螺絲固定，以將閥針導套和閥針導套壓蓋鎖緊于分流板內；所述閥針導套的底面與分流板之間設置有密封銅環；本實用新型的導套結構完全不需要考量模具的加工公差，不僅大大降低了熱流道漏膠的幾率，且降低了熱流道的加工難度，降低了客戶的加工成本。
- 專利類型實用新型
- 申請人東莞市熱恒注塑科技有限公司;
- 發明人阮軍平;
- 地址523700 廣東省東莞市虎門鎮路東社區信義路5號廠房
- 申請號CN201220228228.2
- 申請時間2012年05月18日
- 申請公布號CN202656421U
- 申請公布時間2013年01月09日
- 分類號B29C45/28(2006.01)I;
