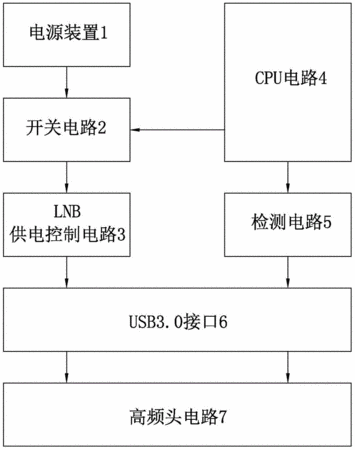

摘要：本實用新型公開了一種分離式高頻頭接口電路，包括電源裝置、USB3.0接口、檢測電路、CPU電路、開關電路、LNB供電控制電路；所述USB3.0接口用來連接在電視高頻頭和電視機主板；所述CPU電路的ADC輸入口接至所述檢測電路，該CPU電路的GPIO輸出口接至開關電路的控制端；CPU電路通過檢測電路所提供的信號來判斷所插入的高頻頭類型，并向開關電路輸出控制信號，以控制開關電路的動作。本實用新型結構簡單，使用方便，同時節約了用戶的購機成本，便于產品的推廣。
- 專利類型實用新型
- 申請人廈門廈華科技有限公司;
- 發明人林志浩;陳景煌;葉藝賓;
- 地址361000 福建省廈門市湖里區新豐路176-178號
- 申請號CN201420856769.9
- 申請時間2014年12月30日
- 申請公布號CN204316631U
- 申請公布時間2015年05月06日
- 分類號H04N5/50(2006.01)I;H04N5/63(2006.01)I;
