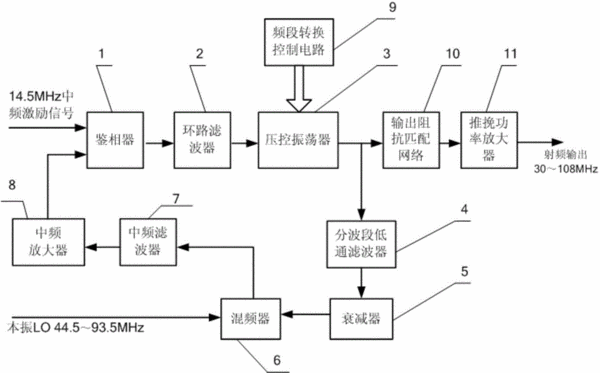

摘要：本實用新型屬于射頻功率放大技術領域，特別涉及一種用于超短波電臺的射頻功率放大裝置。該用于超短波電臺的射頻功率放大裝置，包括：鑒相器、環路濾波器、壓控振蕩器、功率放大器、衰減器、混頻器、中頻濾波器、以及中頻放大器，衰減器的輸出端電連接混頻器的輸入端，混頻器的本振輸入端用于接入本振信號；混頻器的輸出端在依次電連接中頻濾波器和中頻放大器之后電連接所述鑒相器的一個輸入端，所述鑒相器的另一個輸入端用于接入超短波電臺的中頻激勵信號，所述鑒相器的輸出端依次電連接環路濾波器和壓控振蕩器；所述壓控振蕩器的輸出端分別電連接功率放大器的輸入端和衰減器的輸入端，所述功率放大器的輸出端用于輸出經放大后的射頻信號。
- 專利類型實用新型
- 申請人陜西烽火電子股份有限公司;
- 發明人張勇軍;劉靜;夏德起;蔡朝鋒;
- 地址721006 陜西省寶雞市清姜路72號
- 申請號CN201420866926.4
- 申請時間2014年12月31日
- 申請公布號CN204304996U
- 申請公布時間2015年04月29日
- 分類號H04B1/04(2006.01)I;
