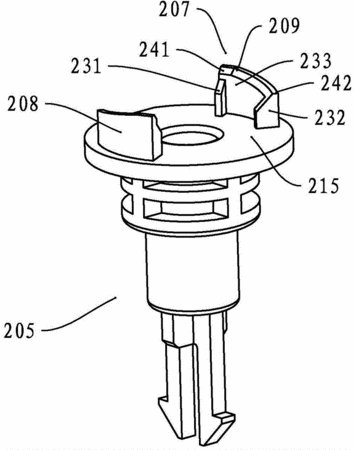

摘要：本實用新型提供一種碳粉盒及其驅動部件，碳粉盒包括盒體，盒體上有出粉口、攪拌架以及送粉螺桿，盒體的端部設有向送粉螺桿提供旋轉動力的驅動部件，驅動部件遠離送粉螺桿的一端的端面上有至少一個沿驅動部件的軸向向外延伸的圓弧形凸爪，凸爪的內圓弧兩端分別有自驅動部件遠離送粉螺桿的一端的端面并且沿驅動部件的軸向向外延伸的凸起，凸起之間有連接部，連接部的高度在驅動部件的軸向上大于凸起的高度，凸爪的自由端為平滑過渡的斜面，斜面的底端和與底端相連接的凸起形成倒角。本實用新型由于凸爪特殊的傾斜和弧形結構，驅動部件很容易與成像設備旋轉驅動元件正常耦合，使得在沿驅動部件徑向中心軸偏心較小的范圍內，碳粉盒可以與成像設備很好地配合。
- 專利類型實用新型
- 申請人珠海天威飛馬打印耗材有限公司;
- 發明人黃宗仟;楊曉鋒;
- 地址519060 廣東省珠海市南屏科技工業園屏北一路32號
- 申請號CN201420750125.1
- 申請時間2014年12月02日
- 申請公布號CN204287738U
- 申請公布時間2015年04月22日
- 分類號G03G15/08(2006.01)I;
