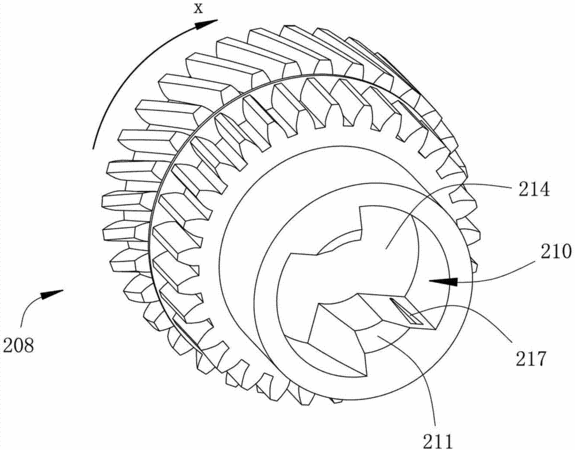

摘要:本發明是激光打印機用顯影盒。它包括框體。顯影輥、碳粉攪拌架分別支承于框體內。顯影輥和碳粉攪拌架的一個軸端分別支承于框體的支撐壁上。連接齒輪支承于支撐壁上。連接齒背對支撐壁的一側具有圓孔。圓孔內圓柱壁上設有嚙合塊。嚙合塊在圓孔周向上分別具有前端壁和后端壁。后端壁朝著圓孔底壁的一側沿著圓孔周向朝嚙合塊的內部凹入。前端壁朝著圓孔底壁的一側沿著圓孔周向朝嚙合塊的外部突伸。該顯影盒可以獲得穩定的旋轉驅動力以保持顯影輥處于正常的旋轉工作狀態。
- 專利類型發明專利
- 申請人珠海天威飛馬打印耗材有限公司;
- 發明人楊曉鋒;
- 地址519060 廣東省珠海市南屏科技工業園屏北一路32號
- 申請號CN201310261350.9
- 申請時間2013年06月26日
- 申請公布號CN103309209A
- 申請公布時間2013年09月18日
- 分類號G03G15/08(2006.01)I;
