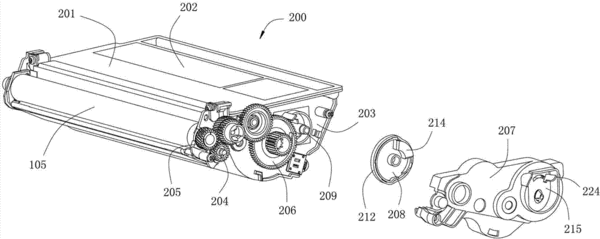

摘要：本發明是激光打印機用顯影盒，包括攪拌輪以及變徑輪、復位彈簧和撥塊。攪拌輪和變徑輪被端蓋封罩在倉體外壁上。變徑輪具有兩段圓弧。其中的大直徑圓弧與攪拌輪嚙合。在變徑輪之位于自身軸向一側面朝端蓋的橫向端壁上設有凸塊。端蓋對應于變徑輪的部位被設置成傾斜壁。傾斜壁上設置有軌槽。撥塊布置于軌槽中。復位彈簧把撥塊壓靠于軌槽鄰近變徑輪的一端。撥塊鄰近變徑輪的端頭位于凸塊做圓周運動的前方并延伸到凸塊根部。該顯影盒通過由變徑輪、復位彈簧和撥塊構成的激發機構檢測其自身的新舊程度時具有性能穩定、可靠的優勢。
- 專利類型發明專利
- 申請人珠海天威飛馬打印耗材有限公司;
- 發明人范文燚;王其樂;
- 地址519060 廣東省珠海市南屏科技工業園屏北一路32號
- 申請號CN201310096046.3
- 申請時間2013年03月22日
- 申請公布號CN103149817B
- 申請公布時間2014年12月17日
- 分類號G03G15/08(2006.01)I;
