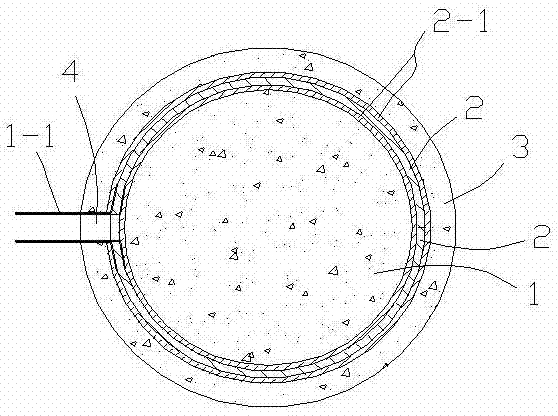

摘要：一種多向混凝土動態應力監測傳感器，由支撐體、傳感片和覆蓋體組成；支撐體為混凝土材質的實心球形結構體；覆蓋體為混凝土材質的空心球形結構體，其內腔為球形；傳感片為半球形的片狀結構體，兩塊傳感片拼接形成中空球形結構體，其腔形成填充腔；中空球形結構體設置于覆蓋體中，支撐體設置于填充腔內；傳感片的邊沿處設置有缺口，兩塊傳感片拼接在一起時，缺口圍成一通孔，覆蓋體上設置有過線孔；傳感片內外壁上各連接有一輸出導線；輸出導線通過通孔和過線孔引出；傳感片采用壓電陶瓷材料。本實用新型的有益技術效果是：可以對監測區域內的應力情況進行全向感知，從而以較少數量的傳感器獲取到較多的應力數據，提高應力監測的全面性和準確性。
- 專利類型實用新型
- 申請人重慶交通大學;
- 發明人魯湞湞;周建庭;陳悅;劉佳亮;張洪;肖陽劍;
- 地址400074 重慶市南岸區學府大道66號
- 申請號CN201420720436.3
- 申請時間2014年11月27日
- 申請公布號CN204269262U
- 申請公布時間2015年04月15日
- 分類號G01L1/16(2006.01)I;
