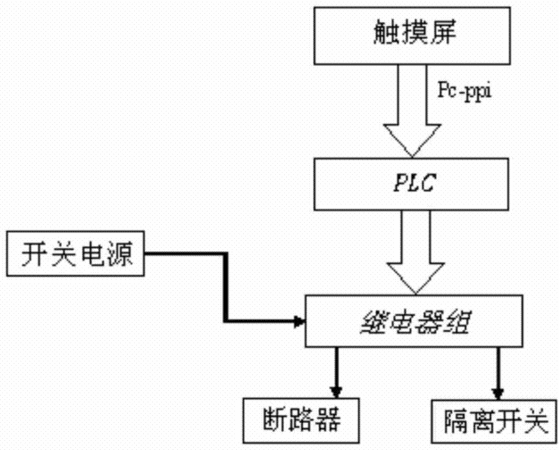

摘要：本實用新型提供一種變電設備電氣控制系統故障模擬裝置，適用于使用斷路器或隔離開關實現故障模擬的培訓系統，包括：觸控單元，具有用以顯示及控制所述故障模擬電路的一監控界面，包括若干虛擬按鈕，每個虛擬按鈕分別對應一指令；接收所述觸控單元發送的指令的一PLC控制單元；與所述PLC控制單元的輸出端連接的一繼電器組；所述斷路器及隔離開關的二次控制回路的導線與繼電器組的若干常閉觸點對應連接；所述PLC控制單元用以控制常閉觸點的開閉并記載常閉觸點的開閉狀態。具有電氣元件無需反復拆卸；故障隱蔽性強；故障排查時不會形成新的故障；不會破壞系統整體的布線工藝；故障點的設置不受受電氣元件安裝位置限制等優點。
- 專利類型實用新型
- 申請人北京北研興電力儀表有限責任公司;國網吉林省電力有限公司培訓中心;
- 發明人張寶全;張軍;張俊豐;賈艷;李楠;劉耿華;文靜;宋嘉鵬;付亞波;肖洪光;柳飛云;王晨;
- 地址102206 北京市昌平區沙河鎮豐善村路北1號（新飛達電子科技工業發展中心6層）
- 申請號CN201420713322.6
- 申請時間2014年11月24日
- 申請公布號CN204257085U
- 申請公布時間2015年04月08日
- 分類號G09B23/18(2006.01)I;
