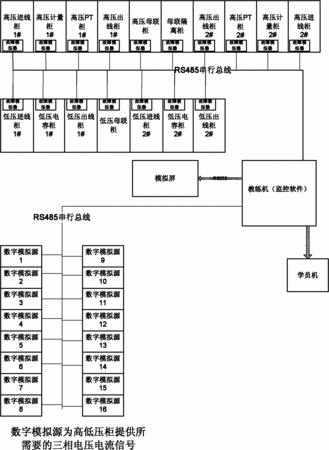

摘要：本實用新型提供了一種配電室仿真系統，包括與真實配電室相同的各種柜體；其中模擬電壓電源采用了程控模擬負荷源組，包括若干程控模擬負荷源,每臺程控模擬負荷源的三相電壓輸出與相應的高壓開關柜的二次回路進線端對應連接，其各組電流輸出通過仿真電流互感器與各種高壓單元各柜中的各組電流互感器的二次輸出對應連接，每臺程控模擬負荷源的三相電壓輸出與相應低壓出線柜的主回路進線端對應連接，其各組電流輸出與低壓單元各柜中的各組電流互感器的二次輸出對應連接；由故障模擬器電路模擬電路故障，故障模擬器電路、程控模擬負荷電源組都通過通信線路與后臺計算機的通訊接口連接。本實用新型的系統引入了安全的電壓，可以保障學員的安全操作。
- 專利類型實用新型
- 申請人北京北研興電力儀表有限責任公司;內蒙古電力(集團)有限責任公司培訓中心;
- 發明人王晨;曹云;趙穎;孫華;江曉林;王雪山;劉靜莎;王冰;徐彩冰;路暢;廣暉;
- 地址100191 北京市海淀區花園北路14號計算機一廠院內D座
- 申請號CN201020659864.1
- 申請時間2010年12月14日
- 申請公布號CN201853401U
- 申請公布時間2011年06月01日
- 分類號G09B23/18(2006.01)I;H02B1/04(2006.01)I;
