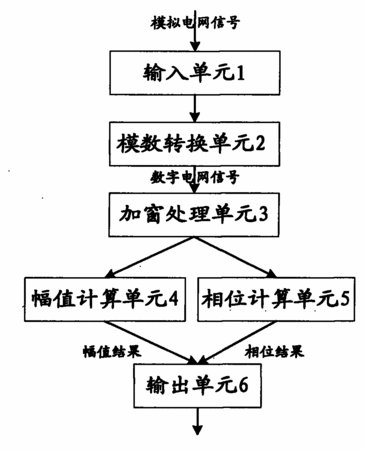

摘要：本發明提供了一種交流電能表現場測試儀，包括：輸入單元，用于獲得交流電的模擬電網信號；模數轉換單元，連接至輸入單元，用于對交流電的模擬電網信號進行采樣，將模擬電網信號轉換成數字電網信號；加窗處理單元，連接至模數轉換單元，用于對數字電網信號進行加海明窗快速傅立葉變換，得到采樣序列；幅值計算單元，連接至數加窗處理單元，用于根據采樣序列和預設的第一算法計算交流電的幅值；相位計算單元，連接至加窗處理單元，用于根據采樣序列和預設的第二算法計算交流電的相位；輸出單元，連接至幅值計算單元和相位計算單元，用于輸出計算得到的幅值和相位。根據本發明的交流電能表現場測試儀能夠更為準確地測算交流電的幅值和相位。
- 專利類型發明專利
- 申請人北京北研興電力儀表有限責任公司;
- 發明人王晨;路暢;王雪山;張景;劉靜莎;
- 地址100191 北京市海淀區花園北路14號院內D座一層
- 申請號CN201010131350.3
- 申請時間2010年03月24日
- 申請公布號CN101950012A
- 申請公布時間2011年01月19日
- 分類號G01R35/04(2006.01)I;
