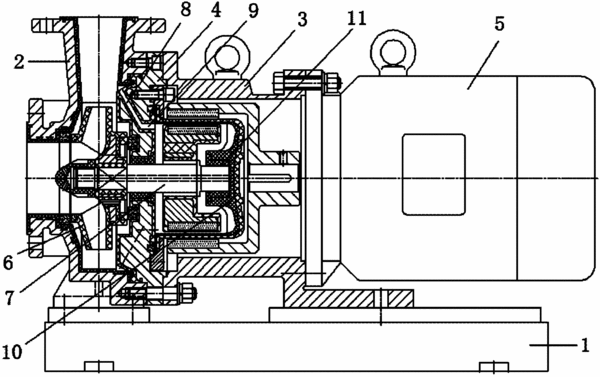

摘要：本實用新型公開了一種化工流程磁力泵，包括安裝于底座兩側的泵體和支架，泵體與支架之間設有泵蓋，支架上安裝有電機，泵腔內安裝有葉輪，有泵軸穿過泵腔，泵軸一端與所述的葉輪固定，另一端與電機的輸出軸連接，泵蓋上設有數條折線形的回流孔，回流孔由傾斜段與水平段構成，傾斜段的出口與泵腔相連通，水平段的出口與泵軸和泵軸上套裝的隔套之間的腔體相連通，泵軸與泵蓋、泵軸與隔套之間套裝有軸承。本實用新型結構設計新穎，回流孔為傾斜段和水平段組合，回流壓力大，冷卻、循環的效果好，此外在磁力泵的轉子部件處采用兩個軸承支承，運轉平穩，提高了泵的整體性能，延長了使用壽命。
- 專利類型實用新型
- 申請人安徽南方化工泵業有限公司;
- 發明人柳春發;潘耀東;潘廣明;
- 地址242500 安徽省宣城市涇縣城東集中區
- 申請號CN201120355720.1
- 申請時間2011年09月22日
- 申請公布號CN202273871U
- 申請公布時間2012年06月13日
- 分類號F04D13/06(2006.01)I;F04D29/046(2006.01)I;
