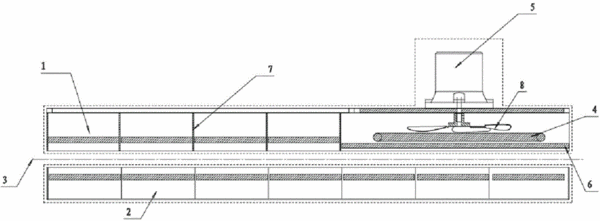

摘要：本實用新型公開了一種臺式回流焊機的溫室結構，包括上下排列的上溫室和下溫室，所述上溫室和所述下溫室之間設有沿溫室長度方向傳輸的傳輸帶；所述上溫室和下溫室均沿長度方向上分成多個分區；每一分區內設有加熱裝置，其中至少部分分區內的加熱裝置為加熱板；每一分區內設有三塊加熱板，所述三塊加熱板在上溫室或下溫室的寬度方向上并排設置；每一分區內的三塊加熱板中，中間的加熱板的功率小于其兩側的加熱板的功率；所述溫室在長度方向上分成多個溫區，每一溫區由上溫室的一個或多個分區與下溫室上對應的分區進行加熱。本實用新型的一種臺式回流焊機的溫室結構，具有體較小、成本低、且溫度分布更加均勻的優點，從而提高了焊接質量。
- 專利類型實用新型
- 申請人北京中科同志科技有限公司;
- 發明人趙永先;張延忠;
- 地址101102 北京市朝陽區酒仙橋路甲10號1號樓6層6D
- 申請號CN201420269044.X
- 申請時間2014年05月23日
- 申請公布號CN204209245U
- 申請公布時間2015年03月18日
- 分類號B23K3/00(2006.01)I;H05K3/34(2006.01)I;
