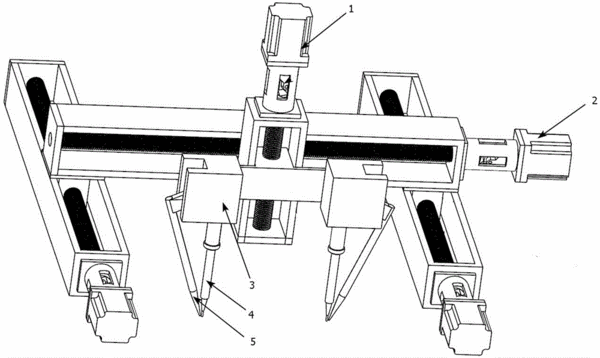

摘要：本實用新型公開了一種3軸異形條雙頭錫絲自動焊接機，分為X、Y、Z三軸；兩個Y軸運動機構梁平行設置，X軸運動機構梁安裝于Y軸運動梁上，Z軸運動機構安裝于X軸運動梁之上，Z軸上裝有夾帶電鐵頭和出錫管的滑塊；X、Y、Z三軸運動機構梁的一端通過絲桿與萬向節相連，萬向節的另一端連接步進電機，通過步進電機驅動萬向節，帶動絲桿使運動機梁沿各自軸方向移動，在Z軸上安裝有平行的兩個送絲裝置，每個送絲裝置的下端安裝有出絲裝置，電烙鐵一端安裝在送絲裝置的側面，可上下運動調整電烙鐵頭部的位置，保持電烙鐵頭部與出絲裝置的頭部靠近。本實用新型使錫焊過程實現了自動化，而且效率是單頭錫焊機兩倍，減少企業的用工量、降低成本。
- 專利類型實用新型
- 申請人常熟理工學院;
- 發明人楊蘭玉;王芳;
- 地址215500 江蘇省蘇州市常熟市湖山路99號
- 申請號CN201420245207.0
- 申請時間2014年05月14日
- 申請公布號CN203875445U
- 申請公布時間2014年10月15日
- 分類號B23K3/00(2006.01)I;B23K3/06(2006.01)I;B23K3/08(2006.01)I;
