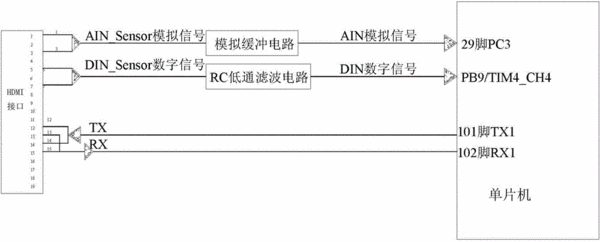

摘要：本實用新型公開了一種數字式手持分析儀數據傳輸結構，屬一種數據采集裝置，包括傳感器，包括傳感器，所述傳感器的信號采集板上設有HDMI接口，所述HDMI接口先后通過分析儀的HDMI接口分別由模擬緩沖電路、低通濾波電路接入單片機,或者由傳感器的信號采集板將采集到的數字信號通過HDMI接口傳輸至單片機的數字管腳進行進一步處理,所述分析儀與傳感器的信號采集板之間通過HDMI傳輸線相連接，所述單片機分析儀電路與傳感器的信號采集板之間通過HDMI傳輸線相連接；采用HDMI接口對信號進行傳輸，由于HDMI接口的數據傳輸線都有屏蔽線，可以有效屏蔽電磁信號對信號的干擾。并且數字信號在傳輸之前進行編譯，進一步的提高了數字信號抗干擾的能力，大大減少了丟碼和誤碼率。
- 專利類型實用新型
- 申請人江蘇艾迪生教育發展有限公司;
- 發明人張傳法;
- 地址210000 江蘇省南京市六合區新華路391號
- 申請號CN201420601663.4
- 申請時間2014年10月17日
- 申請公布號CN204189296U
- 申請公布時間2015年03月04日
- 分類號G08C19/00(2006.01)I;
