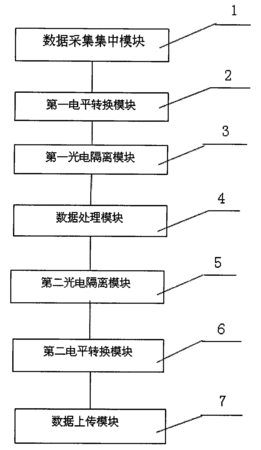

摘要:一種多通道數據采集集中器,包括:包括數據采集集中模塊,電平轉換模塊,光電隔離模塊,數據處理模塊,數據上傳模塊,電流/電壓轉換模塊,串口擴展模塊;包括多組RS485串行總線通訊協議電路和多組模擬信號輸入電路,每組RS485串行總線通訊協議電路與由瞬態電壓抑制器和過流保護用正溫度系數熱敏電阻器件組成的保護電路相連接,該數據采集集中模塊分別與第一電平轉換模塊和電流/電壓轉換模塊相連接;數據上傳模塊包括多組串行總線通訊協議電路,數據處理模塊包括單片機微處理器芯片電路;電平轉換模塊包括多組RS485串行總線通訊協議信號電平轉換電路;實現數據信號傳輸距離遠,抗干擾能力強,適合在惡劣的環境下數據采集集中。
- 專利類型發明專利
- 申請人北京唯綠建筑節能科技有限公司;
- 發明人翟雪超;肖永明;薛志峰;
- 地址100124 北京市朝陽區廣渠路3號30-A
- 申請號CN201010237841.6
- 申請時間2010年07月23日
- 申請公布號CN101916506B
- 申請公布時間2012年05月23日
- 分類號G08C19/00(2006.01)I;
