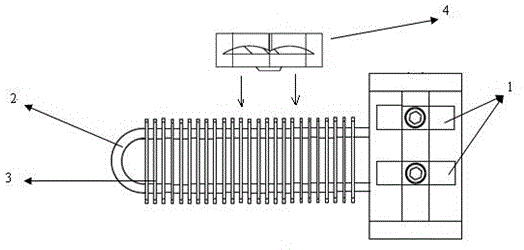

摘要：本實用新型公開了一種小容量逆變器，包括電力電子元件，U型熱管連接在電力電子元件的散熱端，風機作用下的空氣流動方向與散熱片組和U型管平行，U型熱管間相互平行，在U型管上設有彼此相互平行的散熱片組，散熱片組與U型管垂直，該逆變器由至少2個小容量逆變器并聯構成，本實用新型將原有技術中單個或多個大容量的逆變器改為由多個小容量逆變器并聯構成，從而解決了當大容量逆變器發生故障時造成大量電能損失，單個小容量逆變器采用熱管散熱，以通過快速散熱達到提高單臺逆變器容量的目的，在運用本實用新型公開的方案中傳統35KW容量的單臺逆變器容量可增大到100kW。
- 專利類型實用新型
- 申請人貴州大學;
- 發明人楊艷;
- 地址550025 貴州省貴陽市花溪區貴州大學北校區科學技術處
- 申請號CN201420681939.4
- 申請時間2014年11月15日
- 申請公布號CN204168223U
- 申請公布時間2015年02月18日
- 分類號H02S40/32(2014.01)I;H02S40/42(2014.01)I;
