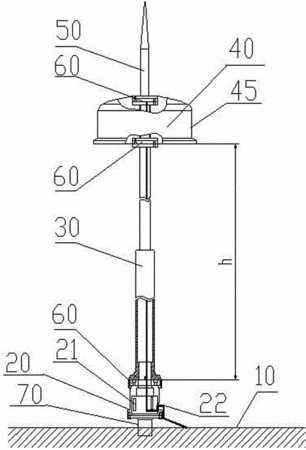

摘要：本發明公開了一種收發一體式高頻地波雷達天線，包括基座、地網、饋電盒、發射天線桿、接收天線體和接閃器。接收天線體包括殼體、單極子螺旋天線、豎直的若干組閉合天線和若干塊調諧匹配板和若干塊放大電路板，饋電盒的一端設置有能夠防水的信號插接頭。采用上述結構后，能將高頻地波雷達發射天線和便攜式接收天線整合為一體，結構緊湊，占地面積小，架設與維護更加方便，使得雷達站尤其是海邊的站點選址就更容易，為建設移動雷達站提供了更為方便的途徑，也節約了雷達的設計成本，為高頻地波雷達廣泛推廣應用起到了極大的推動作用。另外頂部接閃器的加入，使得設備的防雷安全性能大大提高。
- 專利類型發明專利
- 申請人中船重工鵬力（南京）大氣海洋信息系統有限公司;南京鵬力系統工程研究所;南京鵬力科技有限公司;
- 發明人朱飛;謝向前;周濤;施春榮;薛宜童;高劍輝;
- 地址211106 江蘇省南京市江寧區長青街32號
- 申請號CN201410542766.2
- 申請時間2014年10月15日
- 申請公布號CN104319457A
- 申請公布時間2015年01月28日
- 分類號H01Q1/22(2006.01)I;
