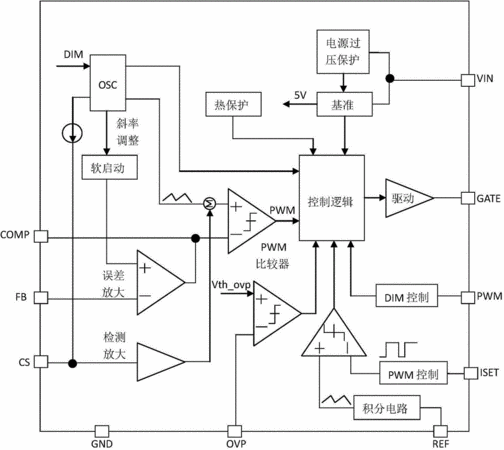

摘要：本實用新型提供一種背光驅動電流的調整裝置，包括恒流控制集成電路，包括背光驅動電流調整電路，所述背光驅動電流調整電路包括PWM比較器、積分電路、PWM控制器，所述積分電路一端連接PWM比較器同向端、一端連接端口REF，端口REF外接1個電容，電容另一端接地；所述PWM控制器一端連接PWM比較器反向端、一端連接端口ISET；PWM比較器的輸出端連接至集成電路內部邏輯控制單元的輸入/輸出口。通過改變輸入給端口ISET的PWM信號的占空比調整鋸齒波信號的最大值，進而改變背光驅動電流。
- 專利類型實用新型
- 申請人南京熊貓電子股份有限公司;南京中電熊貓家電有限公司;南京熊貓數字化技術開發有限公司;
- 發明人劉明;
- 地址210002 江蘇省南京市中山東路301號
- 申請號CN201420589724.X
- 申請時間2014年10月11日
- 申請公布號CN204130145U
- 申請公布時間2015年01月28日
- 分類號G09G3/36(2006.01)I;G09G3/34(2006.01)I;
