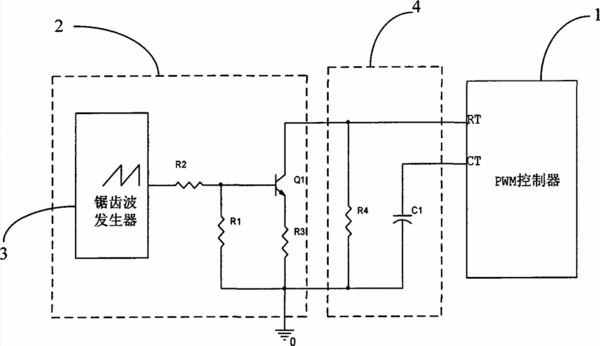

摘要：本發明涉及一種LCD背光電源及電視機，該LCD背光電源包括PWM控制器，在所述PWM控制器的RT引腳和CT引腳之間順次連接有電阻R4和電容C1，所述電阻R4和電容C1的連接節點接地，還包括與所述電阻R4并聯的電流調節電路；所述電流調節電路包括：電阻R1、R2、R3，開關管Q1和鋸齒波發生器；其中，開關管Q1和電阻R3順次連接后并聯在電阻R4之間，開關管Q1的控制端通過電阻R1和R2構成的分壓電路耦合到所述鋸齒波發生器的輸出端。通過上述電路結構可改變PWM控制器器的頻率，使得在一個合適的范圍內抖動，改善EMI傳導測試。
- 專利類型發明專利
- 申請人康佳集團股份有限公司;
- 發明人喬景明;李明勇;
- 地址518053 廣東省深圳市南山區華僑城康佳集團
- 申請號CN200910188923.3
- 申請時間2009年12月14日
- 申請公布號CN102097063B
- 申請公布時間2013年11月06日
- 分類號G09G3/36(2006.01)I;H04N5/64(2006.01)I;
