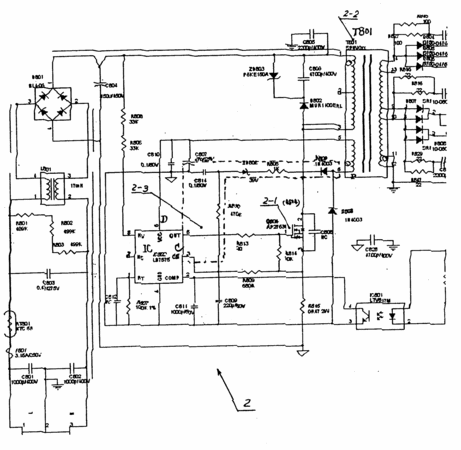

摘要：一種電源高壓補償線路，屬于集成電子線路領域，在電路中檢測通過MOS Q804的峰值電流，并通過取樣電阻進行數值調整，其特征在于，當晶體管Q804導通時，電路中變壓器工作在儲能階段，輔助繞組通過整流及調整所連電阻值，送到集成芯片IC提供補償；當晶體管Q804關閉時，電路中變壓器工作在反激階段，輔助繞組通過整流送到集成芯片IC提供電源，調整所連電阻值，使得在電壓值90V時，補償線路不工作，并在大于90V時，開始進行線性補償，使得高、低壓OPP點相差不大。采用本設計的高壓補償電路，可使高、低壓OPP點差異不大，這就增加了電路的穩定性，并使得過壓保護點的數值更加精確。
- 專利類型實用新型
- 申請人康佳集團股份有限公司;
- 發明人宋貴奇;
- 地址518053 廣東省深圳市深圳特區華僑城
- 申請號CN200920299113.0
- 申請時間2009年12月23日
- 申請公布號CN201611566U
- 申請公布時間2010年10月20日
- 分類號G09G3/36(2006.01)I;
