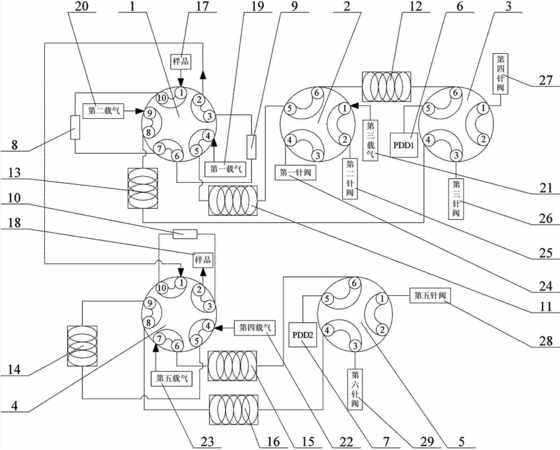

摘要:本實用新型為一種用于電子級六氟乙烷中微量雜質分析的氣相色譜儀,其結構包括進樣系統,切換閥,色譜柱,放空針閥和檢測器,其特征在于:所述進樣系統包括樣品進口、樣品出口、第一定量管、第二定量管、第三定量管;所述切換閥包括第一切換閥、第二切換閥、第三切換閥、第四切換閥、第五切換閥;所述色譜柱包括第一色譜柱、第二色譜柱、第三色譜柱、第四色譜柱、第五色譜柱、第六色譜柱;所述放空針閥包括第一針閥、第二針閥、第三針閥)、第四針閥、第五針閥、第六針閥;所述檢測器包括氦離子化第一檢測器PDD1和第二檢測器PDD2。本實用新型一次進樣即完成電子級六氟乙烷中各個無機雜質的色譜分析,且靈敏度高、重復性好,符合標準。
- 專利類型實用新型
- 申請人上海華愛色譜分析技術有限公司;
- 發明人莊鴻濤;郁光;方華;
- 地址200233 上海市徐匯區田林十村37號446室
- 申請號CN201420657464.5
- 申請時間2014年11月06日
- 申請公布號CN204116290U
- 申請公布時間2015年01月21日
- 分類號G01N30/02(2006.01)I;
