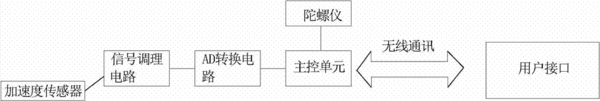

摘要:一種基站天線下傾角動態測量系統,包括主要由陀螺儀和加速度傳感器組成的動態傾角傳感器、主控單元以及用戶接口,所述陀螺儀與所述加速度傳感器的輸出端與所述主控單元的輸入端相連接,所述主控單元對所述陀螺儀和加速度傳感器測得的數據進行融合計算得出下傾角;所述主控單元與所述用戶接口通過通訊模塊相連接。本實用新型通過將陀螺儀與加速度傳感器結合起來組成動態傾角傳感器,并通過卡爾曼濾波將兩者測得的數據融合計算得出高精度的下傾角,實現了在基站天線動態情況下實時測量出高精度的天線下傾角;還能夠實時地將下傾角數據傳輸至終端,及時對基站天線進行調整。
- 專利類型實用新型
- 申請人上海朗尚科貿有限公司;
- 發明人張宗永;王程諭;黃吉瑞;戴永剛;徐曄;
- 地址201417 上海市奉賢區胡橋鎮法華村1207號A
- 申請號CN201420638644.9
- 申請時間2014年10月29日
- 申請公布號CN204101033U
- 申請公布時間2015年01月14日
- 分類號G01C1/00(2006.01)I;G01C9/00(2006.01)I;
