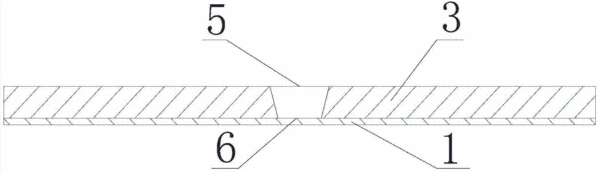

摘要：本實用新型成像窗口，包括：襯底，在所述襯底上鍍有氮化硅膜；所述氮化硅膜的形狀和尺寸與所述襯底的形狀和尺寸相同；通孔，多個所述通孔貫穿設置在所述氮化硅膜上；溝槽，所述溝槽設置在所述襯底上，所述溝槽貫穿所述襯底；其中所述溝槽為一倒置的正四棱臺空穴結構，底面開口位于所述襯底上部、頂面開口位于所述襯底下部；所述溝槽的頂面的位置與多個所述通孔的位置相對應。本實用新型成像窗口使創口具有高親水性，成為生物和濕細胞的理想承載體，可以實現TEM、SEM、AFM、XPS、EDX的同一區域的交叉配對表征。同時，在高透射率基礎上，獲得超大視野范圍。
- 專利類型實用新型
- 申請人上海納騰儀器有限公司;
- 發明人王晟;
- 地址201616 上海市松江區小昆山鎮秦安街18號A區3號房H座
- 申請號CN201420468643.4
- 申請時間2014年08月19日
- 申請公布號CN204087839U
- 申請公布時間2015年01月07日
- 分類號G21K7/00(2006.01)I;
