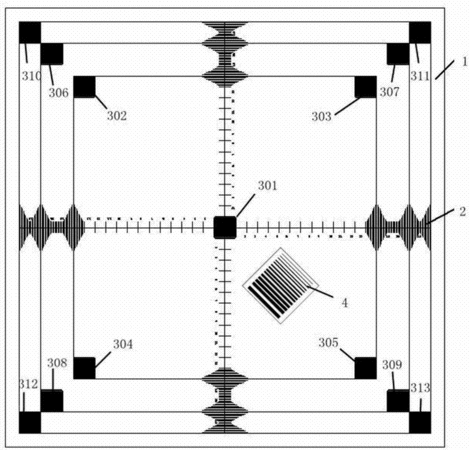

摘要：本實用新型的CR/DR影像綜合測試模體，包括環氧樹脂制成的基板，基板上表面設有銅制的刻度標尺，所述的刻度標尺包括沿中心軸線設置的橫向刻度標尺和縱向刻度標尺，所述的刻度標尺上覆有金屬保護層；所述的基板中央設有第一銅片，所述的基板的表面上設置有三組影像均勻性測試點；所述的CR/DR影像綜合測試模體表面設有分辨力測試卡，所述的分辨力測試卡上設有20組排列密度不同的鉛當量為0.1mpb的鉛柵條。本實用新型提供了一種精確度更好、檢測效率高、制作成本低且更為輕薄的CR/DR影像綜合測試模體。
- 專利類型實用新型
- 申請人浙江優納特科學儀器有限公司;
- 發明人邱耀彰;馮潔;蔣雪萍;
- 地址311113 浙江省杭州市余杭區良渚街道杜甫村
- 申請號CN201420587175.2
- 申請時間2014年10月11日
- 申請公布號CN204072128U
- 申請公布時間2015年01月07日
- 分類號A61B6/00(2006.01)I;
