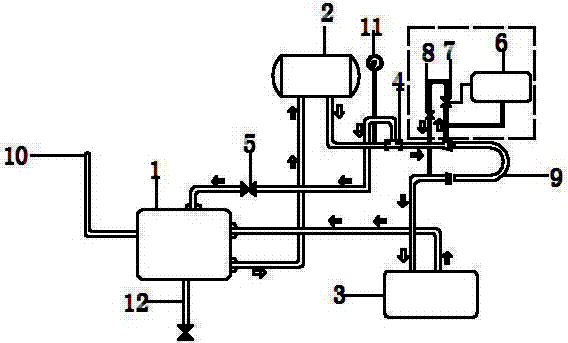

摘要：本實用新型涉及一種具有自動泄壓和完整內循環管路的裝置，包括水箱、水泵、板式換熱器、三通閥、泄壓閥、外部循環管路、水位管、壓力表、排水管、壓力控制開關、電磁閥和調壓閥，水箱的左端連接水位管，下端連接排水管，出水口與水泵連接，水泵的出水口與三通閥連接，壓力表與三通閥左端連接，三通閥上端流出的水通過泄壓閥流回水箱，三通閥右端流出的水經過外部循環管路流向板式換熱器，板式換熱器的出水口與水箱相連，壓力控制開關下端與外部循環管路相連，調壓閥下端與板式換熱器前段相連。本實用新型依據外部流量及壓力變化做出相應的調節滿足外部壓力需求，保證泵的正常工作；內循環管路連接換熱器前段保證換熱器內部的水循環，防止管路堵塞。
- 專利類型實用新型
- 申請人浙江優納特科學儀器有限公司;
- 發明人邱耀彰;婁聰慧;陳斌;
- 地址311113 浙江省杭州市余杭區良渚街道杜甫村
- 申請號CN201420547827.X
- 申請時間2014年09月23日
- 申請公布號CN204085016U
- 申請公布時間2015年01月07日
- 分類號F25D17/02(2006.01)I;
