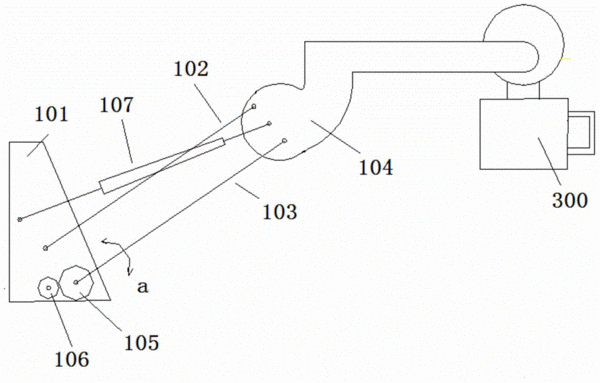

摘要:本申請公開了一種X線攝影系統及其搖擺臂機構,該搖擺臂機構包括一平行四邊形連桿機構,該連桿機構可保證機頭支架在運動時始終保持同一方向,而為了實現機頭支架在整個運動軌跡的任意位置均可靜止,本搖擺臂機構還設置一制動裝置和觸發裝置,該制動裝置包括制動器、第一制動件和第二制動件。第一制動件固定安裝在第一連桿和/或第二連桿的轉軸上,并隨第一連桿和/或第二連桿一同轉動,該第二制動件安裝在制動器上,該第二制動件相對第一制動件設置,當機頭支架處于任一位置,操作者均可通過觸發裝置啟動制動器控制第二制動件對第一制動件進行制動或解鎖,能夠實現機頭的自由操作,且能即放即停,擺位拍攝隨心所欲。
- 專利類型發明專利
- 申請人深圳邁瑞生物醫療電子股份有限公司;
- 發明人常先華;黃善志;
- 地址518057 廣東省深圳市南山區高新技術產業園區科技南十二路邁瑞大廈
- 申請號CN201510059985.X
- 申請時間2015年02月04日
- 申請公布號CN105982679A
- 申請公布時間2016年10月05日
- 分類號A61B6/00(2006.01)I;
