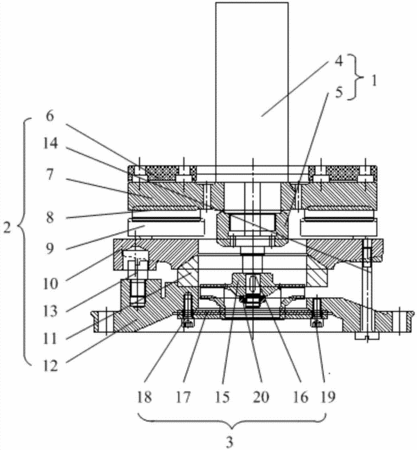

摘要：本實用新型屬于潛水電機技術領域，尤其涉及一種高壓潛水電機的冷卻機構，包括電機轉軸部分、止推軸承部分和泵輪部分，所述止推軸承部分包括止推軸承、滑板、扇形軸承塊、止推軸承托塊、托架、止推軸承座、第一螺釘和第二螺釘，所述軸端鎖母上端的電機轉軸上設置有滑板，所述滑板上端的電機轉軸上安裝有止推軸承，下端設有扇形軸承塊，所述扇形軸承塊下端連接止推軸承托塊，所述止推軸承托塊下端固定在托架上，所述托架下端中部連接調整環上端，所述調整環下端固定在止推軸承座上，所述止推軸承座和托架的左右兩側通過第一螺釘、第二螺釘進行固定。本實用新型提供一種裝配時間短、操作簡單、散熱性能好的高壓潛水電機的冷卻機構。
- 專利類型實用新型
- 申請人天津奧特泵業有限責任公司;
- 發明人陳書民;董海濤;魏永勝;
- 地址300350 天津市津南區雙橋河工業園欣旺路2號
- 申請號CN201420368626.3
- 申請時間2014年07月04日
- 申請公布號CN204068571U
- 申請公布時間2014年12月31日
- 分類號H02K9/19(2006.01)I;H02K5/16(2006.01)I;
