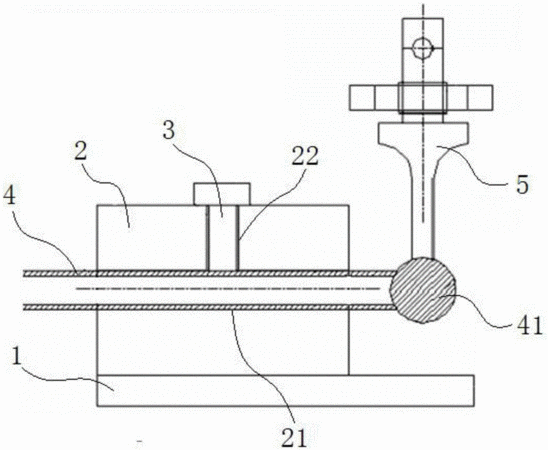

摘要：本發明公開了一種氣門推桿的球頭剪切強度的測試工裝，該氣門推桿的球頭剪切強度的測試工裝包括：底座，其設置于試驗機上；試樣臺，其設置于所述底座上；該試樣臺設置有試樣支撐孔，所述試樣支撐孔為通孔；以及試樣鎖緊機構，其用于把氣門推桿的桿身固定于所述試樣支撐孔內。所述試樣鎖緊機構為一通過螺紋連接設置于所述試樣臺上的試樣鎖緊螺栓，所述試樣鎖緊螺栓垂直于所述試樣支撐孔，且所述試樣鎖緊螺栓的端部能夠伸入到所述試樣支撐孔內。本發明的試樣臺能夠通過試樣支撐孔支撐不同大小的氣門推桿，并由試樣鎖緊機構對氣門推桿進行鎖緊，從而適用于對不同型號的氣門推桿進行剪切強度測試，其結構簡單、成本低且使用方便。
- 專利類型發明專利
- 申請人廣西玉柴機器股份有限公司;
- 發明人王藝東;龐建召;秦宗力;劉家杰;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201510915823.1
- 申請時間2015年12月10日
- 申請公布號CN105388075A
- 申請公布時間2016年03月09日
- 分類號G01N3/24(2006.01)I;G01N3/04(2006.01)I;
